　【メッシュベルト種類】

　■バランスネット（チェーン付）

　■ダイレクトドライブ方式バランスネット

メッシュベルトの標準タイプで、最も広い用途をもっております。
ラセンは、右巻と左巻を交互に組み合わせることによりバランスを保ち、
ロッドは、クリンプ線を使用することにより、比較的大きい網目が可能です。

・チェーン付バランスネットはネット両端にチェーンを取付けて、
　スプロケット駆動します。各種補強アタッチメントを取り付けることができます。
　（パイプ、フラットバー、アングル等）

・ダイレクトドライブバランスネットはネットを直接専用スプロケットで
　駆動します。チェーン付ネットよりもコストを抑えることができます。
　スプロケットSUS製、樹脂製が可能です。
　通常より強度の高い材質を使用するため、伸びが少なく、丈夫です。

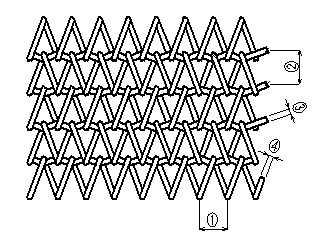

	【型番】
	BS-①-②-③-④
	①	ラセンピッチ（幅方向）
	②	ロッドピッチ（長さ方向）
	③	ロッド径
	④	ラセン径
チェーン付例：BS-12-15-2.0-1.8 ダイレクト例：DBS-10.1-12.7-1.6-1.6

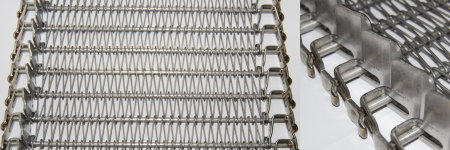

　■オムニグリッドカーブメッシュベルト

スパイラルコンベヤーにも使用されるベルトです。※詳細はこちら
直進だけでなく、カーブコンベヤーにも使用できます。
左右のコマをスプロケットで駆動するため、安定した搬送が可能です。

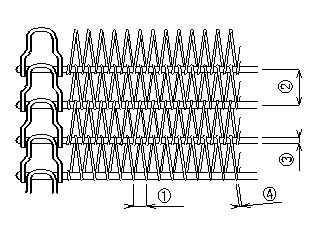

	【型番】
	LL-①-②-③-④
	①	ラセンピッチ（幅方向）
	②	ロッドピッチ（長さ方向）
	③	ロッド径
	④	ラセン径
例：LL-8.5-27.4-5.0-1.4

　■バーコン

ロッドの組み合わせたベルトで、空間率が大きく、形状がシンプルなため、
洗浄が容易です。スプロケットにて駆動されるため、プーリー径が小さくてすみ、
確実に連動されます。
カーブ、Ｕバー付も可能です。

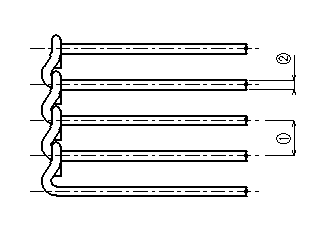

	【型番】
	SR-①-②
	①	ロッドピッチ（長さ方向）
	②	ロッド径


例：SR-19.05-5.0

　■プラスチックベルト・樹脂製プラベルト

プラスチックモジュールにより組み立てられたベルトで、
フラットな搬送面及び任意の開口率を選択することができます。
モジュールでの組み合わせのため、メンテナンスも容易です。

　■カーブメッシュベルト（チェーン付）

　■チョコネットベルト(ワイヤーネット)　※詳細はこちら

　■金網メッシュベルト

　■専用スプロケットや特殊メッシュベルトについてはご相談下さい

メッシュベルトお問合せデータシートは

こちら

ネット交換・修理・改造等のご相談も受付けております
