チョコネット冷却コンベヤー
|
チョコネットカーブコンベヤー
|
|
【特徴】 |
 |
- 取り付けも取り扱いも簡単、特殊工具や熟練は不要。（ジョイントスリーブ接続・手編みエンドレス指導書もございます。）
- チョコネットベルト・スプロケットのみでも短納期手配致します
- 弊社に各種ネット及びスプロケット他パーツ在庫多数あります。緊急時対応可能です。お問合せ下さい。
|
| 【チョコネットベルト】 |
|
 |
|

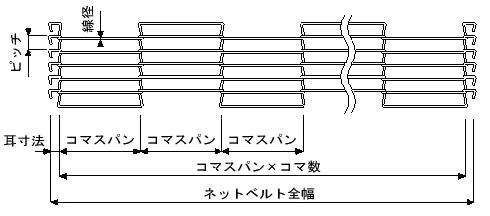

| 【ネット仕様表示例】
|
|
| 直 線 |
線径 |
ピッチ |
コマ数 |
耳形状 |
全幅 |
全長 |
| φ1.6 |
P7 |
9コマ |
耳S |
600W |
10m |
| カーブ |
線径 |
内ピッチ |
コマ数 |
内R |
全幅 |
カーブ |
| φ1.6 |
内P7 |
9コマ |
内R600 |
600W |
右90° |
|
※標準仕様以外の特殊な仕様も可能ですので、お問合せ下さい。
※仕様がご不明な場合、現在ご使用中のサンプルネット1本でもあれば、御見積り可能です。
|
| 線径 |
標準ピッチ |
標準コマスパン |
最大ネット幅 |
| φ0.9 |
5mm |
5.5mm |
60～80mm |
ネット全幅
5,000mm迄 |
| φ1.0 |
5.5mm |
6mm |
| φ1.2 |
6mm |
7mm |
| φ1.4 |
6mm |
7mm |
| φ1.6 |
7mm |
10mm |
| φ1.8 |
10mm |
12.7mm |
| φ2.0 |
13mm |
15mm |
| φ2.6 |
18mm |
ネット全幅
2,500mm迄 |
| φ3.0 |
15mm |
20mm |
150～180mm |
| φ5.0 |
19.05mm |
|
搬送物の
耐荷重目安 |
φ1.2 |
φ1.6 |
φ2.3 |
φ3.5 |
φ5.0 |
| 6kg/㎡ |
12kg/㎡ |
45kg/㎡ |
75kg/㎡ |
90kg/㎡ |
|
|
| 【チョコネット標準部品】
|
|
| 専用スプロケット |
呼称外径 |
材質 |
軸径 |
| φ45 |
樹脂（ジュラコン）
または
SUS-304製 |
φ15～30 |
| φ65 |
| φ80 |
|
スプロケット
|
フレームパーツ
|
|
| 種類 |
標準外径 |
材質 |
トランスファーローラー
（エンドローラー） |
φ20～φ39 |
樹脂
（ジュラコン） |
| テンションカラー |
φ64 |
樹脂
（超高分子ポリエチレン） |
| カラー |
φ18～φ40 |
SUS-304製 |
| ネット受けレール |
3mm用(V3)
6mm用(V6) |
樹脂
（超高分子ポリエチレン） |
| ジョイントスリーブ |
φ1.0～φ3.0 |
適切な締め具合にできる
専用圧着ペンチもあります |
|
| ※標準品以外の特注品の製作も可能です。お問合せください。 |
|
