最小回転半径＝ベルト幅×2.2 |
 |
|
 |
最小回転半径＝ベルト幅×2.2 |
 |
|
 |
最小回転半径＝ベルト幅×1.7 |
 |
|
 |
最小回転半径＝ベルト幅×2.2 |
 |
|
 |

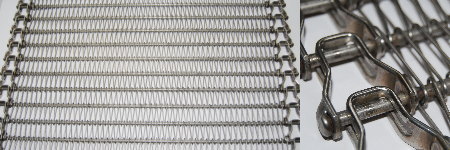

最小回転半径＝ベルト幅×1.6 |
 |
|
 |

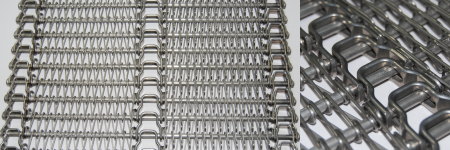

最小回転半径＝ベルト幅×1.1 |
 |
|
 |
最小回転半径＝ベルト幅×2.0 |
 |
|
 |
最小回転半径＝ベルト幅×2.2 |
 |
|
| ■スパイラルベルト仕様 |
| ネット幅 |
材質 |
ロッドピッチ |
メッシュピッチ |
200W
～1200W |
SUS-304
または樹脂 |
19.05mm
27.43mm
30.48mm |
5.1mm
～25.4mm
またはメッシュなし |
|

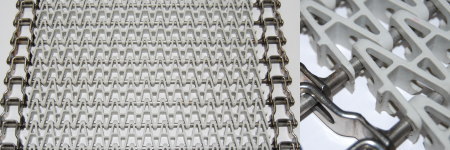

材質はオールステンレス製です。(オムニライトはメッシュ部が樹脂製です。)
ご要望に応じて、オール樹脂製ネットベルト（プラベルト）も可能です。 |
|
|

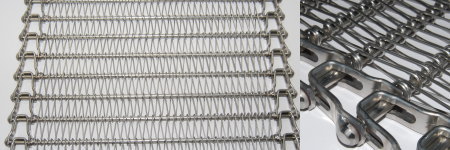

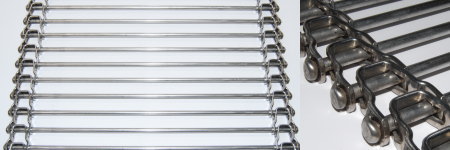

| ■オムニグリッドウィズメッシュ仕様例（フイラーメッシュ） |
| ネット幅 |
ラセンピッチ |
ロッドピッチ |
ロッド径 |
ラセン径 |
| 508W |
P8.5 |
P25.4 |
φ5 |
φ1.4 |
|
当社では丈夫な両サイドヘビーリンク・タフメッシュを標準としています。
スパイラルの標準ネット幅はこちら |
 |
① |
ラセンピッチ
（幅方向） |
| ② |
ロッドピッチ
（長さ方向） |
| ③ |
ロッド径 |
| ④ |
ラセン径 |
|
|
|

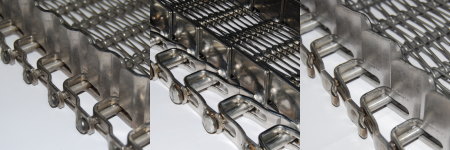

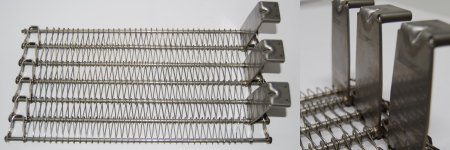

| また特殊仕様として、ネット両サイドリンクに製品落下防止のハイフランジ（リンク一体型サイドガイド）を付けたり、サイドプレート・ストッパーなども取り付けることができます。 |
 |
