スパイラルコンベヤー
■凍結用
スパイラルフリーザー1
スパイラルフリーザー
ALL SUS製シングル上り
610W×18段
 スパイラルフリーザー2
スパイラルフリーザー
シングル下り
711W×18.5段
（両サイド25mm一体型ガイド付）
■冷却用
外気冷却スパイラル
外気冷却スパイラルコンベヤー
1F→2Fシングル上り
457W×20段
フレーム高さ：8.5m
装置全体高さ：10m
 スパイラルオムニプロ
スパイラルフリーザー
シングル上り
406W×25段
新型オムニプロメッシュベルト
（両サイド25mm一体型ガイド付）

【タイプ】

  • スパイラルコンベアー
  • スパイラルフリーザー
  • スパイラル冷却機
  • スパイラル乾燥機
  • スパイラル蒸機
     （スパイラルスチーマー）
  • スパイラル殺菌装置

スパイラル標準仕様計算
ベルト幅選択後、値(半角)を入力して、
『計算』ボタンをクリックしてください
項目 値(半角入力) 備考
ベルト幅 標準幅
処理量 kg/h 　
進行列 列 幅方向
進行ピッチ mm 直線部
製品高さ mm 段間用
単品重量 g/ヶ 　
滞留時間
処理時間		 分 入口〜
出口
レデュースドラジアス型(3.2倍径)
※フレーム幅を標準よりも
小さくしたい場合チェックして下さい
　
ベルト幅 mm 寸法
計算値
ドラム径 φ
必要段数 段
段ピッチ mm
タワー幅 mm
タワー高 mm
  • 段数は1タワー時の参考値です
  • フリーザー等の場合は別途パネル・クーラースペースが必要となります
  • スパイラルレイアウト図はこちら
  • 標準外形寸法表はこちら
  • ストレートC/V長さ計算はこちら

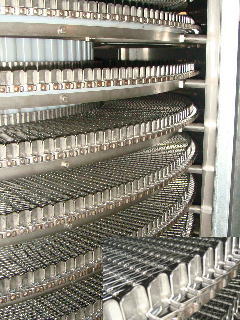

レール受けがないので、
有効段間を広く取れます。

詳細はこちら











【特徴】

  • スパイラルシステムはネットがドラムに巻きついて、下から上（または上から下）へ必要な時間をかけて、搬送していくのが特徴です。ご要望にあわせたスパイラルシステムをご提案いたします。
  • 食品だけでなく、様々な製品の生産工程に組み込んで、連続自動処理化が可能です。
  • システム構造がシンプルなため、洗浄、メンテナンスが容易で衛生的です。ＣＩＰ洗浄対応も致します。
  • ベルト幅204mm(8inch)〜1371mm(54inch)まで可能。弊社標準仕様は丈夫で、ネットの伸びや、メッシュ部の傷みが少ない、ヘビーデューティーリンク・タフメッシュ仕様のネットを標準装備としています。製品落下防止のためのネット一体型ガイドも取付けられます。
  • シンプルなモーター連動駆動方式を採用し、常に安定した動作が可能です。また、洗浄性を考えて、駆動部を上にも設置可能です。
  • 各種安全装置も標準装備しておりますので、大きなシステムトラブルを未然に防ぐことができます。
  • 標準外径寸法はこちらからご確認ください。お打合せの上、CAD計画図も作成いたします。小さい半径でまわる、レデュースドラジアスベルト仕様やスモールラジアスベルト仕様も選択可能です。
  • 製品処理をしながら、１階から２階（または２階から１階）へ搬送することもできます。
  • 冷凍（冷凍機・クーラー冷却器）設備・冷却（ファン）設備・乾燥設備・殺菌設備・蒸（スチーム）設備・電気制御・断熱パネル設備もお任せください。
  • ご要望に応じて可能な限り、全国短納期製作・据付いたします。（弊社工場熟練職人配備）
  • 弊社にネットベルト及び各種部品等、多数在庫あります。緊急時対応可能です。お問合せ下さい。

■参考資料
スパイラルネットベルト種類一覧

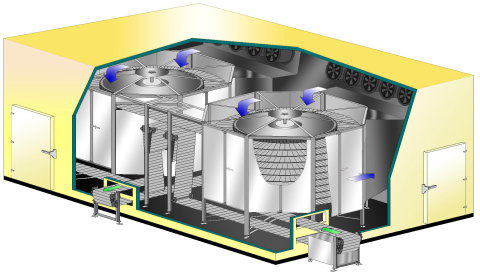

スパイラル設置レイアウト例
スパイラル標準フレーム寸法表


スパイラルコンベヤー用お問合せデータシートは こちら スパイラルデータシート
トンネルコンベヤー用お問合せデータシートは こちら コンベヤーデータシート

リストマーク ネット交換・修理・改造等のご相談も受付けております
